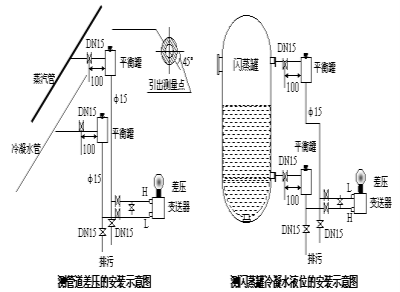

本文壓力總和差壓變送器安裝示意圖資料由優質變送器生產報價廠家為您提供。

3.壓力總和差壓變送器安裝說明:

A.取壓點處應有一個直管段，大于兩側5D(管道通道)；

B.在蒸汽管道上取壓時，應在管道側面安裝壓力導管；

C.平衡罐應安裝在壓力管道的最高點；

D.排污管道應安裝在變送器壓力管道接頭附近；

E.壓力點與變送器之間的管道距離應大于1m；

F.變送器的安裝位置應低于取壓點的位置。
