總結

PTC系列3051智能壓力/差壓變送器是我公司借鑒國外先進經驗，采用全隔離電路技術，開發設計的具有HART通信協議的全隔離智能現場測量儀表。

變送器采用全隔離電路設計，隔離電源箱的傳感器信號，大大提高了整機的穩定性和抗干擾能力。

除了先前智能變送器的調零位置、測量范圍和零壓力微調三個基本功能鍵外，變送器還設計為與顯示屏上的三個鍵F1、F2和F3結合使用。它具有在線被動遷移(測量范圍可不加壓力設定，零位和全位壓力值可修改)、工程量、線性度、平方切換、設定阻尼時間和固定電流輸出等設定和顯示單元的功能。變送器還具有參數數據備份和恢復功能。當數據損壞時，可以通過三個鍵在線恢復損壞的數據，修改后的數據可以立即備份。變送器的按鍵功能可通過通訊軟件或我公司生產的機械手來實現。

它廣泛應用于各種工業自動控制環境，涉及水利水電、鐵路運輸、智能建筑、生產自動控制、航空航天、軍工、石油化工、油井、電力、船舶、機床、管道等多個行業。

主要性能

適用范圍:液體、氣體和蒸汽

準確度:0.5%，0.1%離差

范圍比:100:1，范圍外和零點連續可調

穩定性:0.05%FS/年

信號輸出:雙線4 ~ 20mA隔離DC信號疊加HART數字信號輸出?？梢赃x擇線性或方形輸出，最大輸出電流不超過22mA

電源:DC 12 ~ 45V；在HART通信中，電源電壓范圍為15.5 ~ 45伏直流電；一般工作電壓24伏直流電

負載范圍:在HART通信期間，電源回路中的電阻≥250歐姆，電源電壓≥15.5伏

通信距離:連接線線徑大于0.6毫米，通信距離約1500米。

顯示器:智能液晶背光5位半數字顯示器

零位和量程偏移:量程的下限不得低于大量程的下限，上限不得超過最大量程的上限，即工作范圍不得超過傳感器的極限值。零位和量程可設置在4-20mA的任何對應點。

零壓微調:用F3鍵或編碼電位器旋鈕來校正變送器安裝位置變化或零點漂移引起的誤差，并將變送器上的壓力調整到零壓值。

阻尼值:電子阻尼的可調范圍為0 ~ 32秒。

故障報警:當自診斷程序檢測到故障時，模擬輸出高于20.8毫安或低于3.9毫安。

溫度補償:計算機收集溫度數據，并將其發送到變送器進行溫度補償

溫度指示:指示變送器的現場環境溫度值

工作溫度:電子電路:-40℃~+85℃

帶液晶顯示器:-30 ~+80℃；

敏感元件(填充硅油):-40℃~+104℃

敏感元件(充有惰性油):-18 ~+71℃

安全保護:與門電路保護設計，抗靜電沖擊，浪涌電流，過載保護功能強大。

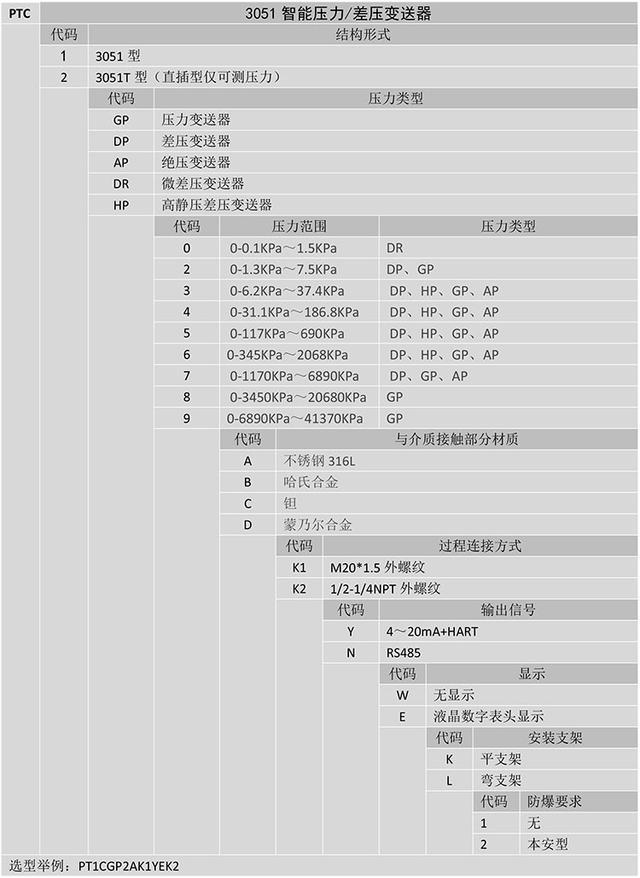

型號選擇
