電容壓力變送器于20世紀70年代初首次在美國上市。它是一種開環檢測儀器，具有結構簡單、過載能力強、可靠性好、測量精度高、體積小、重量輕、使用方便等一系列優點。目前，它已經成為最流行的壓力，差壓變送器。它的輸出信號也是標準的4-20mA(DC)電流信號。

電容壓力變送器是在壓力變化轉換成電容變化后測量的。

在工業生產過程中，應用差壓變送器的次數多于壓力變送器的次數，因此，下面介紹差壓變送器的情況，事實上，兩者的原理和結構基本相同。

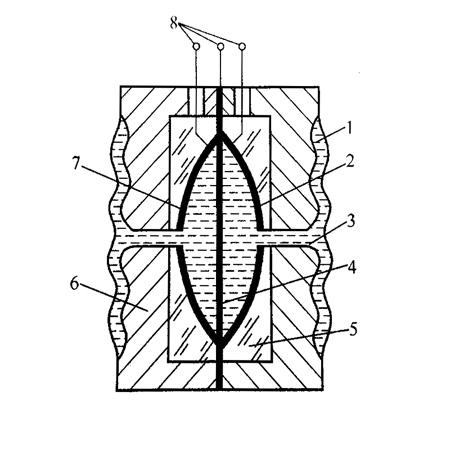

電容差壓變送器原理圖

隔離隔膜；2，7-固定電極；3-硅油；4-測量隔膜；5-玻璃層；6-基礎；8引腳

上圖為電容差壓變送器的示意圖，左右對稱的不銹鋼底座外側加工成環形波紋槽，波紋隔離膜片焊接。底座的內側設有玻璃層，底座和玻璃層的中心通過孔相通。玻璃層的內表面研磨成凹球面，球面鍍有金屬膜，金屬膜層有導線通向外部，形成電容器的左右固定極板。在兩個固定板之間是由彈性材料制成的測量膜片，作為電容器的中心可移動板。測量膜片兩側的空腔填充有硅油。

當測量壓力p1和p2分別施加到左右兩側的隔離膜片時，壓差通過硅油傳遞到測量膜片，使其向低壓側彎曲變形，使兩側的中心活動極板和固定電極之間的距離發生變化，兩個電極的電容不再相等，一個增加，另一個減小。電容的變化通過導線傳輸到測量電路，通過測量電路的檢測和放大輸出4-20mA的直流信號。

差壓變送器的電容結構可以有效保護測量膜片。當壓差過大，超過允許的測量范圍時，測量膜片會平穩地抵靠在玻璃的凹球面上，不易損壞，過載后恢復特性好，大大提高了過載承載能力。與扭矩平衡式相比，電容式無杠桿傳動機構，體積小巧，密封性和抗振性好，測量精度相應提高，達到0.2級。
