本文介紹液位變送器調試方法資料由優質變送器生產報價廠家為您提供。

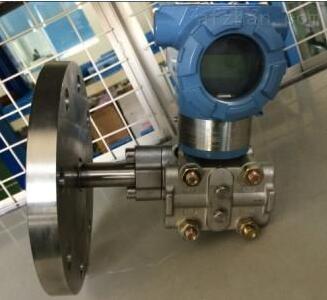

當選擇要測量的液位時，考慮到要測量的介質的不流動性、易腐蝕性、結垢和其它特性，通常選擇單插入法蘭1151液位變送器。雖然變送器性能優良，但在一年半的負載或測量范圍內需要更換時，仍需進行一系列調整，使產品性能滿足精度要求。因此，我們提出以下調整方法供討論:

對于非智能1151法蘭液位變送器，以0-60kpa范圍(變送器范圍代碼:5，最大186kpa)為例:

方法1:

由于法蘭液位變送器，其薄膜直徑為76mm(制造商的標準尺寸)，因此我們需要為此接口定制一個校準裝置。例如，如果量程調整到0-60千帕，可在正壓(H)側增加60千帕的壓力，并可調整“S”(量程定位器)使輸出電流為20mA卸壓后，調整“Z”(零位定位器)使輸出電流為4mA。重復幾次，使校準返回差值在變送器的精度范圍內。

方法2:

因為1151變送器有一個“δ”室，在它的中間有一個測量膜片，它會隨著兩側的壓力差而變形。因此，在負壓室(側)增加一個-60千帕的壓力，調節“S”(量程定位器)，使輸出電流為20mA卸壓后，調整“Z”(零位定位器)使輸出電流為4mA。重復幾次，使校準返回差值在變送器的精度范圍內。這種方法的優點是，當測試無正壓法蘭的接口裝置時，可以直接在負壓側進行測試(標準& Oslash14壓力表接頭)泵壓調節。

方法3:

負遷移狀態下的調整；首先，在沒有任何壓力的情況下，調節“Z”使輸出電流為4mA；其次，發射機的放大器電路板組件的正、負轉移跳線的位置處于“負轉移”狀態。第三步，在負壓室(L)中加入60千帕的壓力，調節“Z”定位器，使電流輸出4毫安；卸壓后，調整“S”使輸出為20mA(此時，變送器的測量范圍已變為-60-0Kpa，可以進行負遷移。5)將負遷移位置改為無遷移狀態，調整“z”零位，使輸出電流為4mA。該方法的優點是可以在負遷移狀態下直接檢查法蘭液位變送器，便于實現閉路容器液位檢測的負遷移。

對于智能變送器，只需設置量程變化(無任何壓力)，其校準(即表征)需按上述方法加壓，量程設置或表征可在上位機(帶HART協議接口和組態軟件)或275手機等專用設備上進行。

使用效果:

綜上所述，對于單插入法蘭液位變送器，上述每種方法都可以將變送器量程改為0-60KPA，我們可以根據實際情況選擇一種。第三種用于我公司1151法蘭液位變送器(非智能)，標定成功，其精度和穩定性滿足生產要求。欲了解更多信息，請訪問公司官方網站yb1518/.，轉載時請保留此鏈接！
