一、概述

XMDA-6000智能多路巡檢儀向用戶開啟了儀表內部參數（包括輸入類型、運算方式、輸出參數、通訊協議等）的設定界面。以一表多用的特點，讓使用者擁有充分的自主權，一改一貫以來依賴生產商的被動局面，讓您能方便地進行二次開發。
智能多路巡檢儀支持多機通訊，可選擇多種通訊接口方式(如RS-232C、RS-485、RS-422等)，通訊波特率1200~9600bps儀表內部參數自由設定?？膳c各種帶串行輸入輸出的設備（如電腦、可編程控制器、PLC等）進行通訊，配用組態王工控組態軟件，可方便的實現多臺儀表與上位機進行聯網管理，構成各種監控系統。

XMDA-6000智能巡回顯示調節儀主要特點:
萬能信號輸入；
全新概念的計算機數字自動調校·獨特的全開放式用戶自設定界面·測量值零點與量程范圍設定·輸出方式設定；
各通道報警方式及量程分別設定；
設定參數斷電永久保留及參數密碼鎖定·全數字化溫度自動冷端補償；
通道巡檢時可任意開啟或關閉不使用的通道；

二、輸入信號與適配傳感器

三、主要技術參數

輸入信號﹐電阻—一各種規格熱電阻（見規格篇），如Pt100、Cu100、Cu50等或遠傳壓力電阻
電偶——各種規格熱電偶（見規格篇），如B、S、K、E、J、T、WRe等
電壓一—0~5V、1~5V或mv等
電流——0~10mA、4~20mA或0~20mA等
測量范圍-1999~9999字
測量精度0.2%FS土1字或0.5%FS土1字分辨率士1字
溫度補償0~50℃
顯示方式

-999~9999測量值顯示
-999~9999設定值顯示
1~32通道號顯示
當前通道上限,下限報警值顯示·發光二極管工作狀態顯示
高亮度LED數字顯示

控制方式
位式ON/OFF帶回差
輸出信號
模擬量輸出·DC0~10mA(負載電阻≤7500) ·DC4-20mA(負載電阻≤5009)
- DC0~5V(輸出電阻≤250o ). DC1~5V(輸出電阻≤250o )
開關量輸出·繼電器控制輸出（AC220V/3A DC24/5A阻性負載)
通訊輸出·接口方式——標準串行雙向通信接口:RS-485，RS-232C,RS-422等
波特率 300~-9600bps內部自由設定
報警方式
可先擇繼電器上下限報警輸出,LED指示；可選擇繼電器上上限報警輸出,LED指示；可選擇繼電器下下限報警輸出,LED指示
報警精度 ±1字

聯機通訊
·通訊接口為二線制、三線制或四線制（如RS-485，RS-232C，RS-422等)，亦可由用戶特殊要求,波特率1200~9600bps可由儀表內部參數自由設定。接口和主機采用光電隔離，提高系統的可靠性及數據的安全性。通訊距離可達1公里。上位機可采集各種信號與數據。配用組態王工控組態軟件，可實現多臺儀表與一臺或多臺微機進行聯機通訊。系統采用主—從通訊方式，整個控制回路只需一根二(三、四)芯電纜，即可實現與上位機通訊，上位微機可呼叫用戶設定的儀表設備號，隨時調用各臺儀表的現場數據，能方便地構成各種能源管理和控制系統。
打印控制
·直接配接各型串行打印機,通訊方式為RS-232
設定方式
·面板輕觸式按鍵數字設定·設定值斷電后永久保存·參數設定值密碼鎖定
保護方式
·輸入回路斷錢報警て斷電器輸出,LED指示)·超/欠量程報警指示（繼電器輸出,LED指示)·工作異常自動復位( Watch Dog)
·欠壓自動復位
使用環境·環境溫度0~50℃
·相對濕度≤85RH
·電源電壓AC220V (50Hz) AC90~260V ---開關電源DC24V士2V---開關電源·避免強腐蝕氣體
.二sw KAC220V供電)
·≤3w (AC90-260v ---開關電源供電)
功耗·≤3w (DC24v ---開關電源供電)
結構·標準卡入式_.
重·420g (AC220Y_供電）
- 280g(開關電源供電,

四、工作原理

1．輸入轉換及顯示部分:
熱電偶輸出的熱電劈或熱電阻的阻值由輸入回路變換成電壓信號（標準信號通過濾波電路），經抗干擾電路濾除高頻干擾后送入多路開關，由CPU控制多路開關將各輸入通道的輸入信號巡回送入放大單元。
由高精度低漂移的線性放大器和徽機自動控制校零的多路開關組成直流放大單元，有效地消除了因放大器本身引起的零點漂移，并將輸入信號放大到預定值，輸出給模擬/數字（A/D）轉換單元。
A/D轉換器選用高精度1/2位雙積分型A/D轉換器，其特點是干擾性好、線性度高。放大后的直流電壓信號由A/D轉換器轉換成相應的脈沖信號，送入微處理器(CPU) .
CPU根據儀表所設定的分度號進行相應的運算（電熱―函數轉換、非線性校正等），運算結果轉換為相應的顯示數據和位控制掃描信號，控制LED顯示。
2．控制輸出部分:
控制輸出是徼處理器（CPU)把計算結果與存于B'PROM（電可擦除存儲器）內的設定參數進行運算比較后，根據運算結果和控制要求，輸出相應的控制信號（繼電器觸點、SCR一可控硅過零觸發脈沖、SSR一固態繼電器控制、模擬量變送輸出等)。
3．模擬變送輸出部分:
微處理器（CPU)把運算后的數字量，經數字/模擬（D/A）轉換電路轉換成相應的模擬量（直流電壓、電流等）輸出。目前國際標準有4~20mA、1~5V(與DDZ-Ⅲ型儀表配套）﹔國內標準有0~10mA、0~5V ( 與DDZII型儀表配套）等數種標準恒流源和恒壓源。
4.網絡通訊部分
本機可與各種帶串行輸入輸出的設備進行聯機通訊，上位機可采集各種測量信號與數據，組成管理和管制系統。

五、操作指南

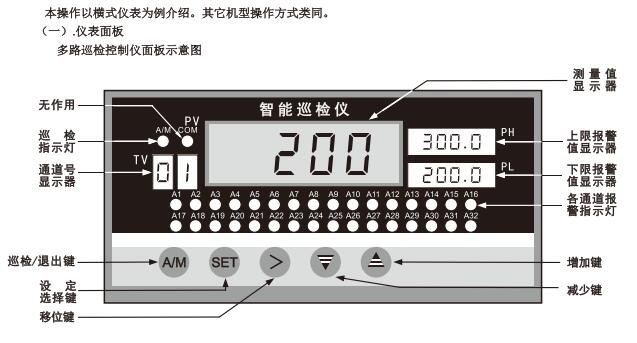

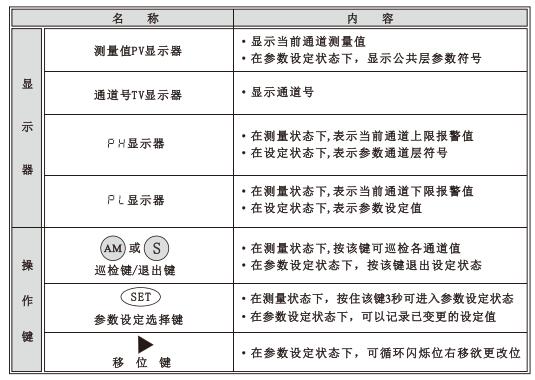

（一）儀表面板

（二）操作方式

1、XMDA-6000智能檢儀表正確的接線:儀表卡入表盤后，請參照儀表隨機接線圖接妥輸入、輸出及電源線，并請確認無誤。2、儀表的上電:本儀表無電源開關。接入電源即進入工作狀態。3、儀表設備號及版本號的顯示:
儀表在投入電源后，可立即確認儀表設備號及版本號。

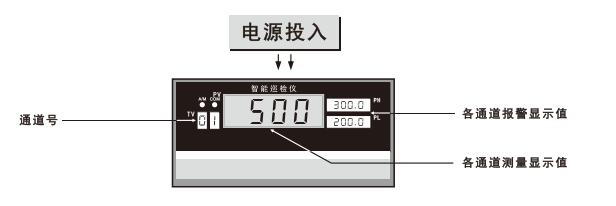

自檢完畢后，儀表自動轉入工作狀態，PV顯示當前測量值，TV顯示當前通道號。

控制參數設定：

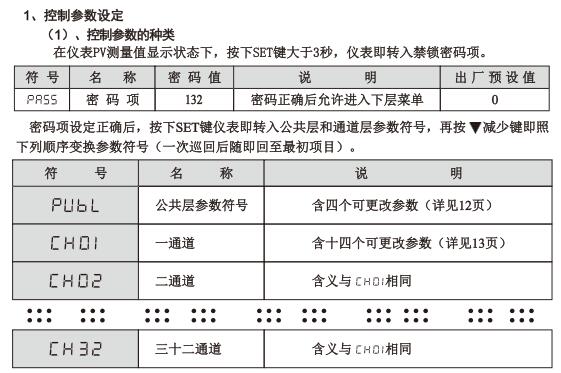

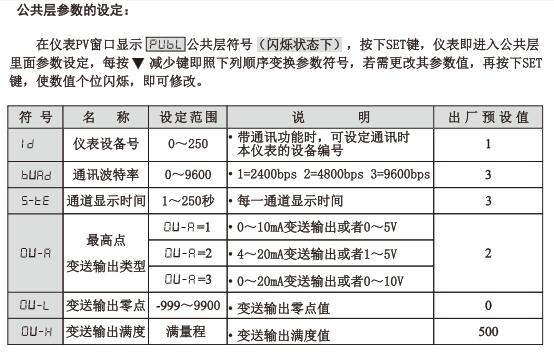

公共層參數設定

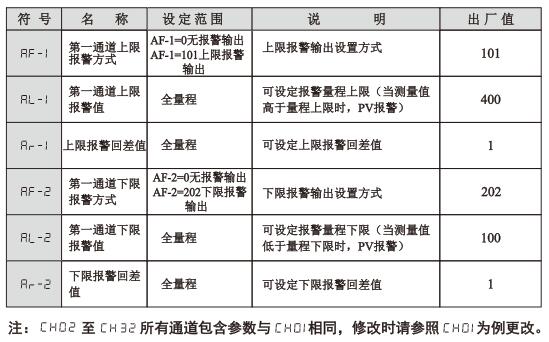

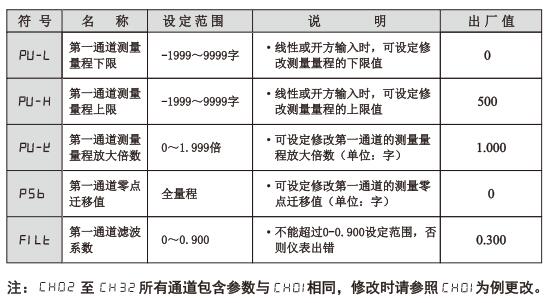

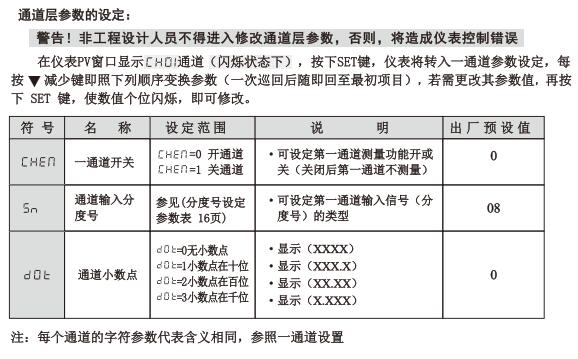

通道層參數設定

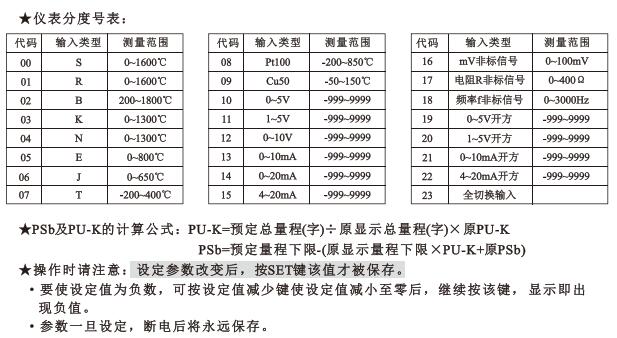

分度號對應表：

(三).返回工作狀態

1.手動返回:在儀表參數設定模式下，按住A/M鍵1秒后，儀表即自動回到測量值顯示狀態2自動返回:在儀表參數設定模式下，不按任一鍵，60秒后，儀表將自動回到測量值顯示狀態

(四).控制輸出方式

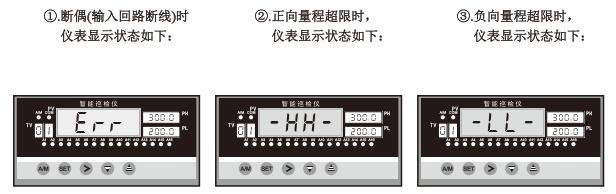

1、斷偶與超量程指示及報警

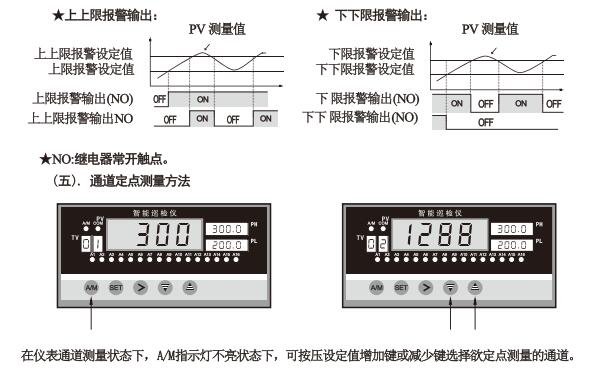

2、報警輸出狀態

六、校對方式

本儀表采用智能公微機技術，提出了全新的數字式調試概念，整機無電位器，為輕觸式面板按鍵操作，只需修改儀表內部參數即可進行校對及量程變更。使本儀表的工作更為安全、可靠。
注:儀表出廠時已由技術部門調至最佳狀態，如無特殊情況，請不必進行校對。

七、儀表通訊組成

本儀表具有與上位機通訊功能，上位機可完成對下位機的自動調校、參數設定、數據采集、監視控制等功能。
配合組態王組態軟件，在中文WINDOWS2K/XP下，可完成動態畫面顯示、儀表數據設定、圖表生成、存盤記錄、報表打印等功能。
技術指標;
通訊方式
串行通訊RS-485，RS-232C，RS-422等
波特率1200~9600bps
數據格式一位起始位，八位數據位，一位停止位
★具體參數請參見《儀表通訊手冊》
本儀表可與各種帶串行輸入輸出的設備直接進行聯機控制。

八、安裝與使用

1、開孔尺寸

2、接線

3、配線上的注意

(1）輸入信號線為避免雜訊干擾的影響，請盡量遠離儀表電源線、動力電源線、負荷線等配線。
(2）儀表電源線的配線請盡量避免遭受來自動力電源的雜訊干擾影響，如附有雜訊發
生源，而儀表有遭受雜訊干擾影響的可能時，請使用濾波器（請先確認儀表的電源電壓等再選擇）。
★如濾波器不能獲得良好的效果，請詳細參照濾波器的頻率、特性等予以選擇。為減輕儀表電源配線的干擾不良影響，請縮短捻合絞距(（pirch)。捻合絞距越短越有效。
濾波器請務必裝在接地良好的儀表接地，并使濾波器輸出側與儀表電源端子間配線最短。。
注:加長輸出側與儀表電源端子間的距離，將無法獲得濾波器的效果。③在雜訊濾波器輸出側的配線上安裝保險絲，將無法獲得濾波器的效果。

(3）配線請使用符合電氣用品管理法的電線（儀表接地使用導線公稱截面積壓1.25~2.0mm左右的線材,請以最短距離接地)。
(4）電源投入時需要2~3秒的接點輸出準備時間，如做外部的連接回路等信號使用時，請使用延時繼電器為妥。

九、維護與保養

1、在正常情況下,儀表不需要特別維護。

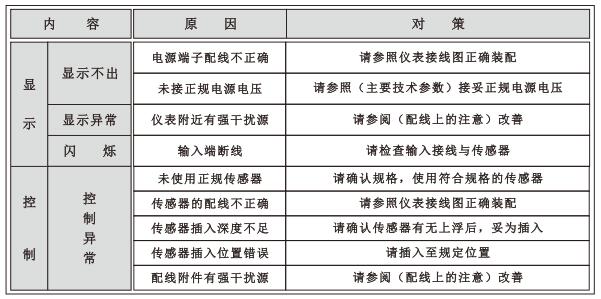

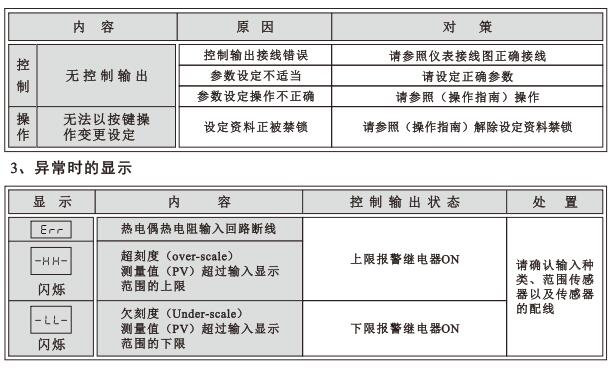

2、故障檢修:一般儀表故障狀態、原因檢查及對策等有關事項如下:
查尋起因于下列以外的事項時，請確認本器型號、規格后，聯絡本公司技術服務部,附近本公司營業所或購買的代理商為荷。

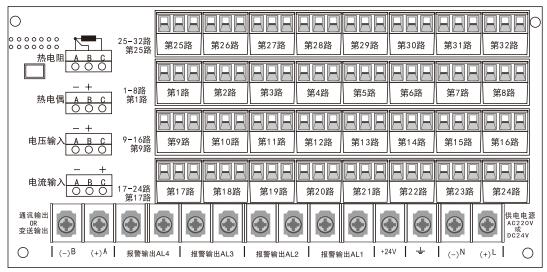

十、端子座及輸入接線圖（以殼體為準）

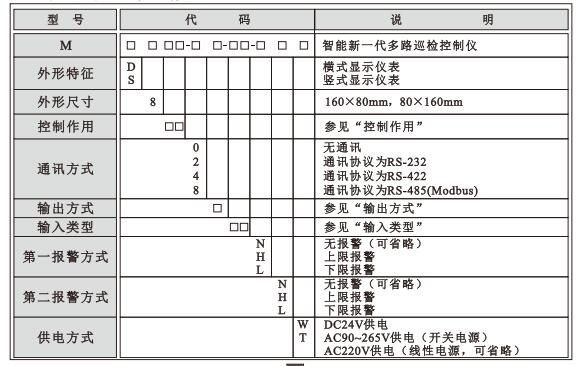

十一、選型表
